WebSocket 局域网内组网通讯实现

收到需求:我们有一个教师用的app移动授课端,还有一个学生用来学习与上课的app学生端,现需要实现局域网下教师Pad控制学生Pad,教师端给学生端发送指令,学生端去响应,简单概括即局域网下的一对多通信。

本程序代码 https://github.com/yuqianglianshou/WebSocket

注:本程序的核心代码来自 https://github.com/szuwest/Recorder 这位作者,请给他掌声。

我在他的基础上完善了些功能,增加了详细的注释,修改了一些bug。下面我给出这个项目完整的解释说明。

需解决的两个核心问题:
1,局域网内的设备如何互相发现得到对方的ip地址?
2,如何建立连接维护连接?

原作者项目说明: 最近在做一个应用,需要多个手机一起组网,一个充当主机,其他多个手机充当从机。主机跟每个从机之间可以相互通信,发送消息和文件。这不就是个CS(client-server)模式吗,只不过server不是在云端,只是在同一个局域网的手机上罢了。

这里面有两个关键的地方,一个是如何发现同一个局域网内的手机客户端,包括自建的热点,一个是知道各个手机的Ip地址后,用什么方式来建立通信。这里说一下热点,手机开启热点之后,别的手机连上这个特点,其实也是一个小型局域网,只不过这个局域网稍微有点不一样(Ip地址),其他的都一样。

局域网发现 局域网发现主要难点在于如何得到对方Ip地址。我们的做法是发送UDP包。UDP协议是无面向连接的,也就是不需要像TCP协议那样提前建立连接。所以我们向局域网内某一个特定的端口广播UDP包,接收到这个包的人,发送回包,那么我们就知道彼此的存在和地址。

那么关键地方是

有人一直在监听一个端口X,接收UDP包 有人在一直往这个端口X发送UDP包 监听端的人收到了UDP包后,就知道了发送者的Ip地址。但这时发送者是不知道接收者的,因为这是UDP包,无连接的状态的。那怎么做才让发送者也知道了。其实只要发过来再做一次就行。发送者同时也是监听者,这就行了。不过发送者A监听的是另一个端口Y,接收者B接收到包后,发送一个Y端口的包给A就行了。

总结起来:

主机监听端口X,一直发送Y端口的广播UDP包 从机监听端口Y,接收到UDP包后,往X端口发送UDP包。 这样就能双方知道对方的Ip地址了。发送的数据包也可以很讲究,例如发送json数据,可以自己定义一些字段,当接收者收到之后,解析数据,如果不符合规则的数据包直接丢弃掉。这就可以支撑一些业务逻辑了。

广播地址

广播地址是什么呢,一般都是用255.255.255.255,也有不用广播用组播地址例如192.168.43.255.这个组播地址就是热点的时候采用的地址,因为开启热点之后,那个手机的IP地址是固定的,是192.168.43.1其他端的手机都是这个地址后面的192.168.43.X。如果广播发送不了或者被禁掉了?一般来说还有一种方法,就是子网掩码里面的所有Ip地址遍历发一遍,这也是办法之一。

一对多的通信 当知道对方的Ip地址后,一切都好办了。端对端的通信有挺多方法,一对多的通信也不少。如果要同时考虑在Android和iOS都好实现的话,其实可选的不是很多。

最保守的方法就是直接采用TCP协议建立sock来通信。在iOS端和Android端都有很好的socket库,不用担心能不能实现和兼容性问题。这个方案挺好但是缺点也明显,因为sock通信只定义了最基础的,消息格式要完全自己定制和实现,还多心跳之类的,这里的工作量还不少。也许还有少的框架实现了这些,但是要同时在iOS端和安卓端都有实现,我还真不知道有哪些。而且我的情景里最重要的是有一个主机在里面,所有的从机都跟主机通信,所以必须说要有一个server。

我后来采用的的WebSocket来实现。WebSocket在Android上有很多库,不过大多数都是client端的,包括了server端的有AndroidAsync,Java-Websocket。我采用的是AndroidAysnc。而iOS端可选择的就更少了。我在github上找了很多库,都是只支持client的,有支持server的都是很久很老的项目,找到一个采用swift写的叫Telegraph库,试用了起来,这个库实现得不是很好,有挺多问题,不尽如意。最终现在iOS端只有采用了Facebook的SocketRocket来作为client端,server端暂时没有好的实现。

采用WebSocket来实现双向通信有不少好处,例如它直接支持发送字符串消息,二进制数据(文件),还有连接上和断开都有相应的事件,还有ping-pong这种心跳机制,我觉得挺好的。iOS端的WebSocket server暂时没有找到可靠的第三方实现,比较遗憾。

上面是原作者的说明,表达明确,我再补充两句:
1,关于手机热点的功能我未验证,项目中代码有保留。
2,发送接收文件未验证,项目中代码有保留。
3,原作者将客户端和服务端代码放在了一个app里,我拆分成了两个app,即项目中有两个moudle,client和server,两台设备一台安装一端即可。
4,经测试,主机开启连接,客户端开启连接,不出意外5秒内两边连接,页面有连接信息显示,开启的顺序不分先后,都行,主机会一直搜索设备,其他从机都可连接,从机在连接后会关闭本机的搜索。
5,主机每隔5秒发送一次广播信息,用以搜索设备,这个5秒的时间可在程序中修改。可连接从机数量上限可定,项目中写死80台,原则上无上限,当连接数达到数量上限时,主机将拒绝接收从机连接请求。
6,经测试,多台从机同时连接主机没有问题。主机发消息会循环(保存了从机连接的)list,分别发送,从机都能收到消息,这里也可以只针对某一台从机发送消息,加判断即可。多台从机发消息主机都能收到。
7,本文以及程序中出现的主机,教师端,服务端是一个意思。从机,学生端,客户端是一个意思。


关键步骤截图如下:

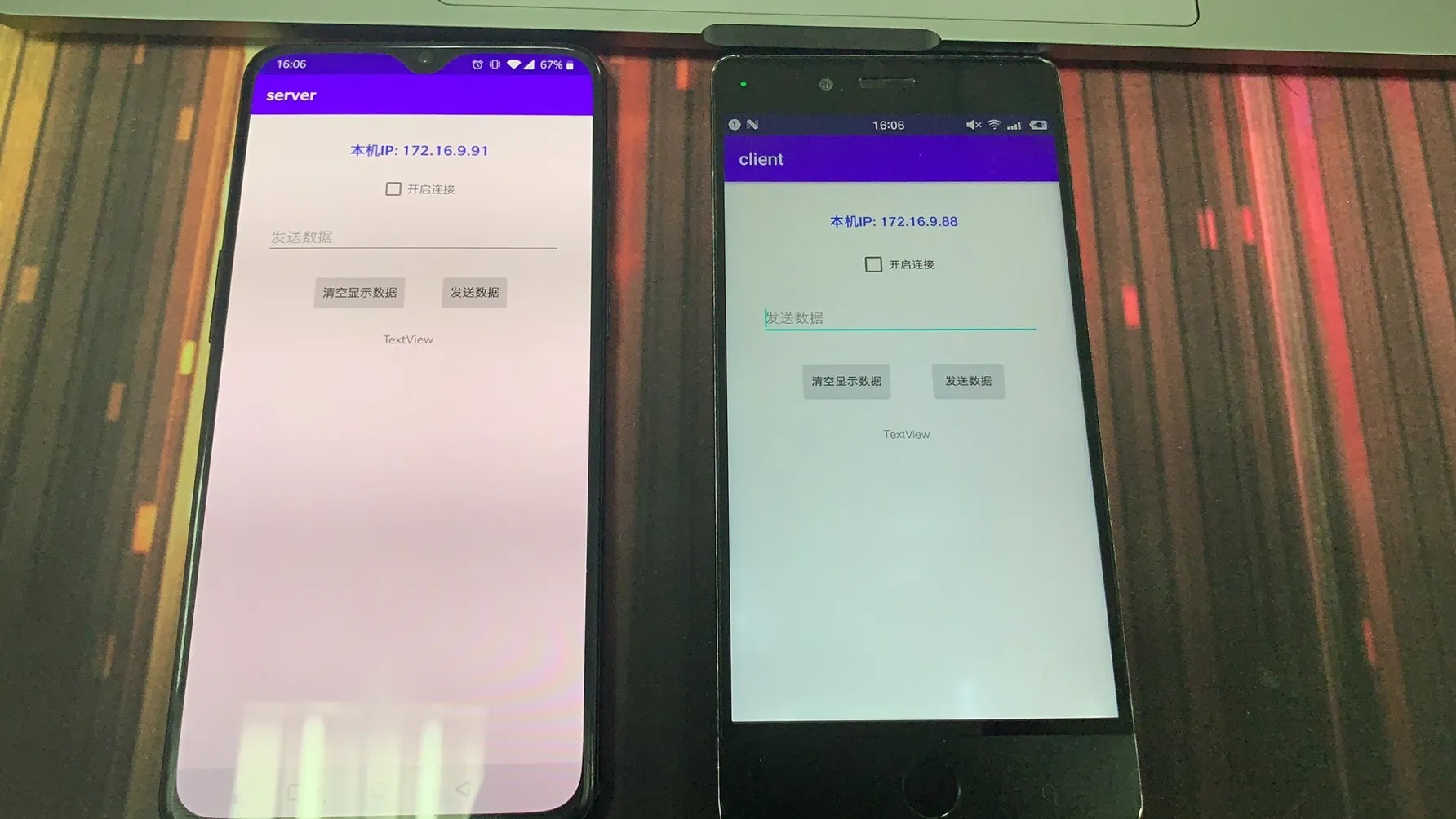

主机,从机运行程序:

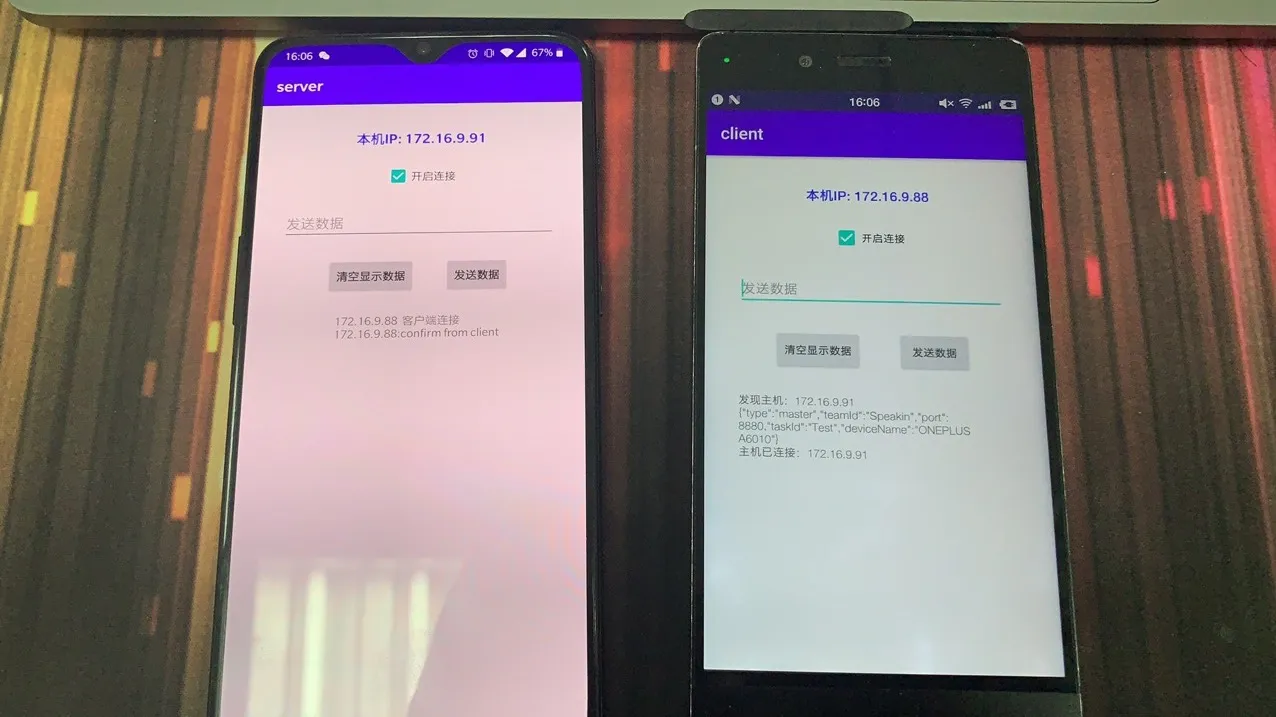

主机,从机开启连接

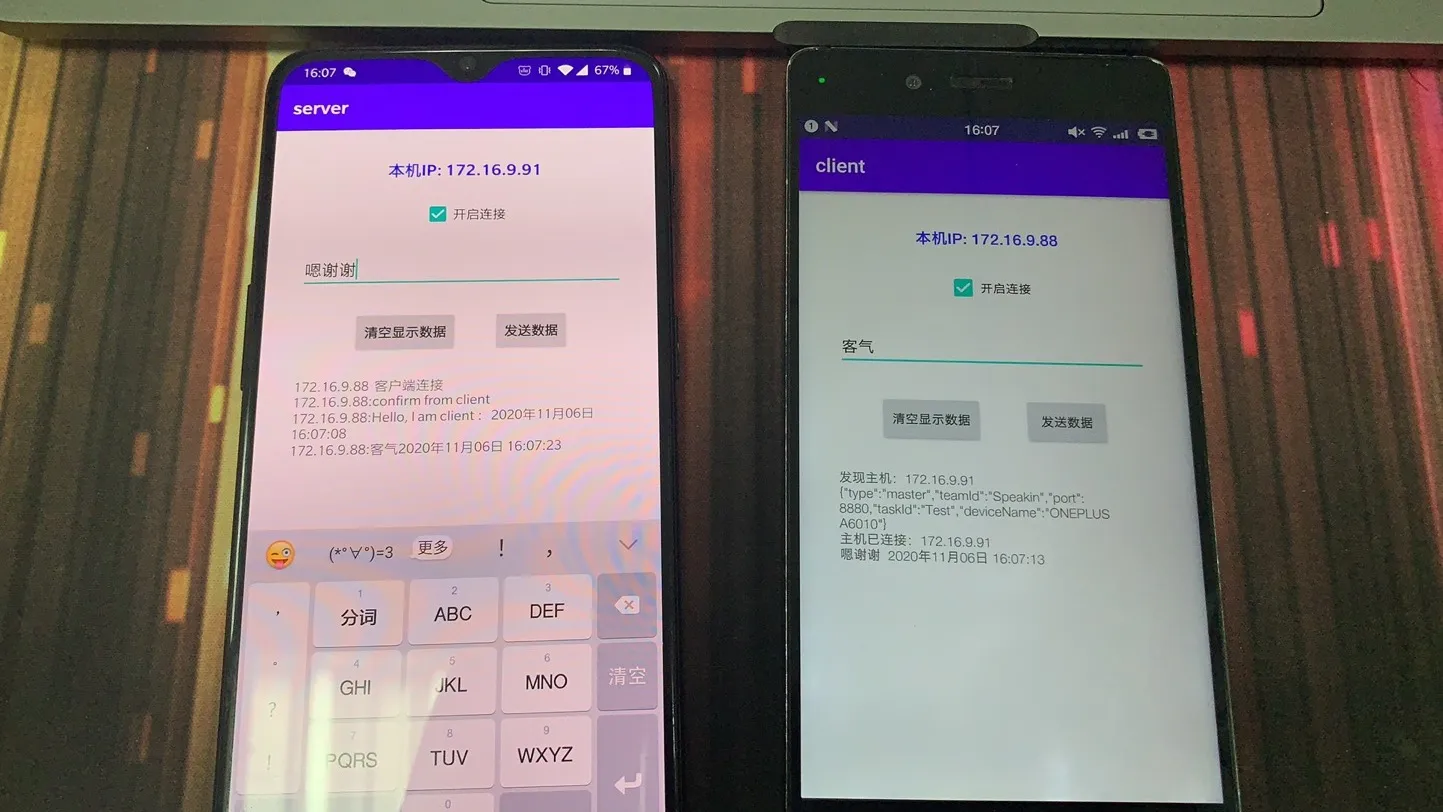

主机,从机分别给对方发送了一条消息

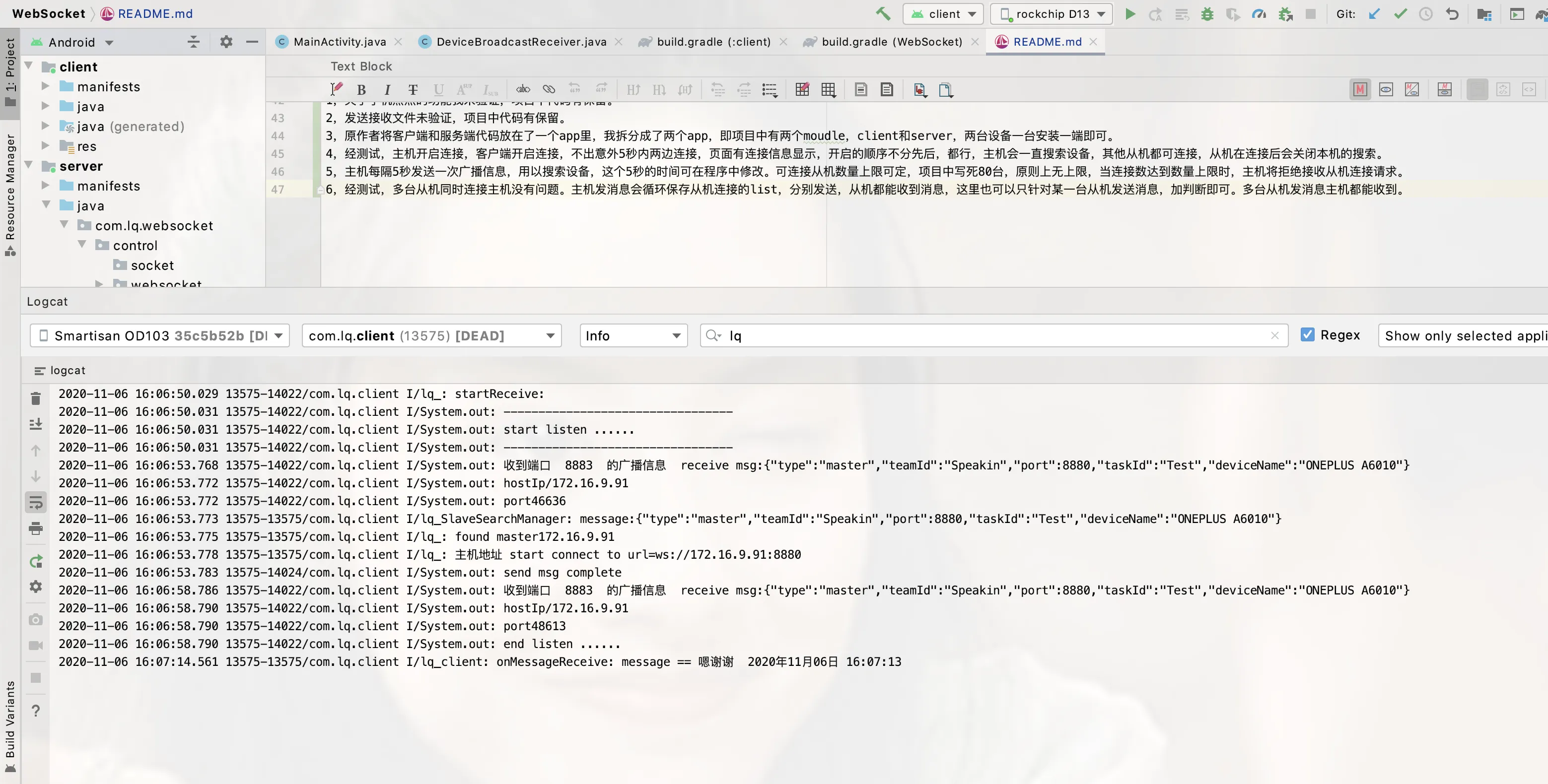

从机后台日志显示



以上亲测可用。
